Mikeska Caleo
Als eines der innovativsten Nasshohlbödensysteme mit Fußbodenheizung überzeugt der Mikeska Caleo mit folgenden Merkmalen:
- Hohlbodensystem mit integrierter Fußbodenheizung mit der Möglichkeit, im Heiz- und Kühlmodus zu betreiben
- sehr gute Einbaumöglichkeiten bei unebenen Untergründen durch die geringe Stützenauflage
- optimaler Installationsraum mit sehr großem, freien Querschnitt; dadurch entsteht eine nahezu freie Wahl der Installationsrichtung
- lichte Hohlbodenhöhen von ca. 30 mm bis ca. 200 mm problemlos möglich
- durch die ZK-Klemmstütze wird der Stützenkleber auf ein Minimum reduziert
- problemloser, sortenreiner Rückbau durch die ZK-Klemmstütze möglich

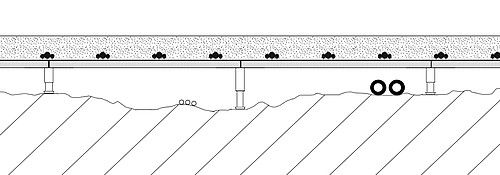

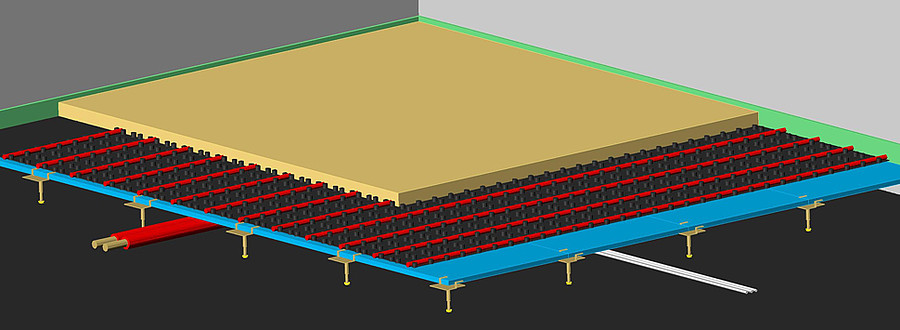

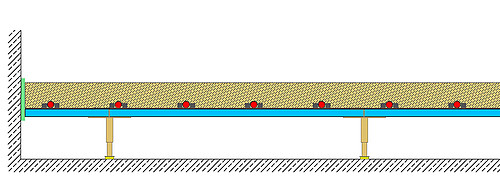

Systemaufbau
Die auf der Hohlbodenträgerplatte installierte Fußbodenheizung kann in den Verlegeabständen 100, 150, 200 und 300 mm geliefert werden. Weitere Abstände nach Rücksprache möglich.
Systemdaten
| Estrich: | CAF - F5 H 60 ca. 40 mm Rohrüberdeckung |
| FBH-System: | VerPE 14 x 2 mm oder PE-XC 16 x 2 mm auf Noppenmatte |
| Verlegeabstand: | 100 mm, 150 mm, 200 mm, 300 mm |
| Trägerplatte: | Gipskarton ca. 600 mm x 1.200 mm, 18 mm |
| ZK-Systemstütze: | lichte Installationshöhe von ca. 30 mm bis ca. 200 mm |
| Dämmung: | Eine etwa erforderliche Dämmung auf der Betonsohle im Hohlraum ist möglich und bauseits zu planen |
| Systemgewicht: | ca. 145 kg/m² - 150 kg/m² je nach Heizungstyp |

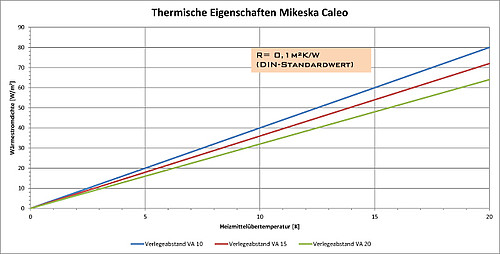

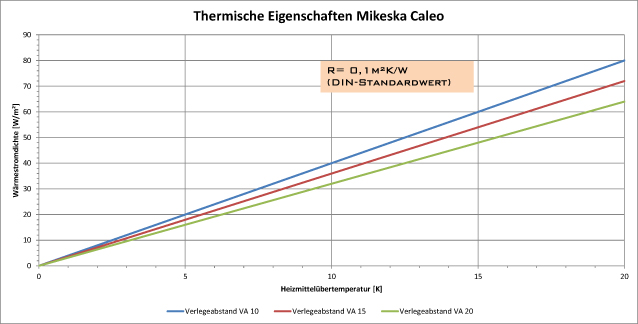

Heizleistung
Auf die Stütze kommt es an!
Die patentierte ZK-Klemmstütze zeichnet sich dadurch aus, dass:
- die Stütze an die Trägerplatte geklemmt und nicht wie bei den meisten Wettbewerbsprodukten geklebt wird (auch im Bereich der Betonsohle wird unsere Stütze nicht verklebt!)
- durch das geringe Auflager der ZK-Klemmstütze im Bereich der Betonsohle sowie die standardmäßig installierte Schallschutzkappe die Schallübertragung reduziert werden
- in Verbindung mit dem Hohlbodensystem Mikeska Caleo bei geringen Deckenkonstruktionen einder Trittschallschutz vertikal ∆ Lw,P von bis zu 27 dB erreicht werden kann.
Schalltechnische Werte gemäß Prüfzeugnis ITA (auf Verlangen bei uns abrufbar)
| Trittschallschutz | |
|---|---|
| horizontal | Ln,f,w,P: 80 dB |
| horizontal mit Trennfuge | Ln,f,w,P: 54 dB |
| vertikal | ∆ Lw,P: 27 dB |
| Luftschallschutz | |
|---|---|
| horizontal | Dn,f,w,P: 48 dB |
| horizontal mit Trennfuge | Dn,f,w,P: 52 dB |
Die Vorhaltemaße der VDI 3762 sind zur Berechnung am Bau zu berücksichtigen.
Kombinationen von Doppelböden und Hohlböden sind je Einzelfall zu bewerten, entsprechende Vorhaltemaße sind vom Fachplaner festzulegen.
Lastwerte
| Lastklassen | 2 - 5 |
| Punktlasten | 2 - 5 kN |
| Bruchlasten | 5 - 10 kN |
| Der Hohlboden entspricht je nach Ausführung den Anforderungen der Lastklassen | 2 - 5. |
Brandschutz
Aufgrund seiner unter 200 mm liegenden Hohlraumhöhe und der Verwendung mineralischer Estriche der Baustoffklasse A1 nach DIN 4102 entspricht das Hohlbodensystem Mikeska Caleo brandschutz-
technisch den Anforderungen der Musterbauordnung (MBO). Die Hohlbodenkonstruktion erfüllt die Anforderungen der Feuerwiderstandsklasse F 30.
Altbausanierung
Unser Hohlbodensystem Mikeska Caleo ist durch das geringe Stützenauflager und das Einklemmen der Stütze an die Trägerplatte sowie das stufenlose Verstellen der Stütze auch hervorragend für die Altbausanierung geeignet.
Selbst stark unebene Betonsohlen mit Ausbrüchen, wie man sie zum Beispiel nach der Entfernung eines Verbundestriches kennt, sind kein Problem. Ein Ausgleich der Betonsohle, wie es bei anderen Hohlbodensystemen bei unebenen Untergründen erforderlich sein kann, ist bei unserem Hohlbodensystem Mikeska Caleo in der Regel nicht notwendig.
Nachhaltiges Bauen
In Bezug auf nachhaltiges Bauen sprechen folgende Kriterien für unser System:
- sortenreiner Rückbau durch die patentierte ZK-Klemmstütze
- auf ein Minimum reduzierter Verbrauch von Stützenkleber
- Grundierung der Betonsohle nicht erforderlich
- sehr geringe Grundmaterialverbräuche (CAF-Estrich) konstant mit einer Dicke von 60 mm durch das stufenlose Nivellieren der Unterkonstruktion des Hohlbodensystems Mikeska Caleo
- durch gute Strukturierung unseres Unternehmens werden die meisten Materialien des Hohlbodensystems Mikeska Caleo über das Streckengeschäft direkt über die Baustelle realisiert
